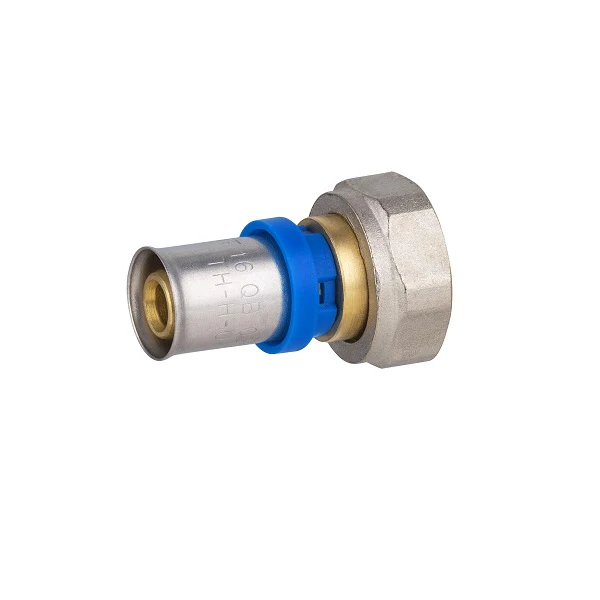

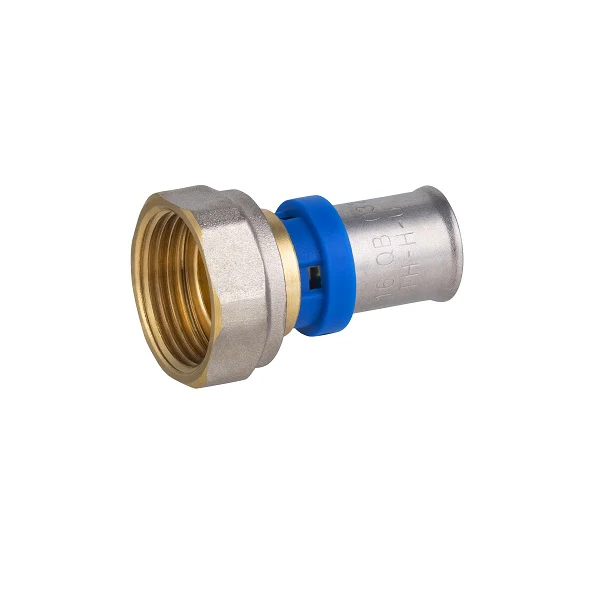

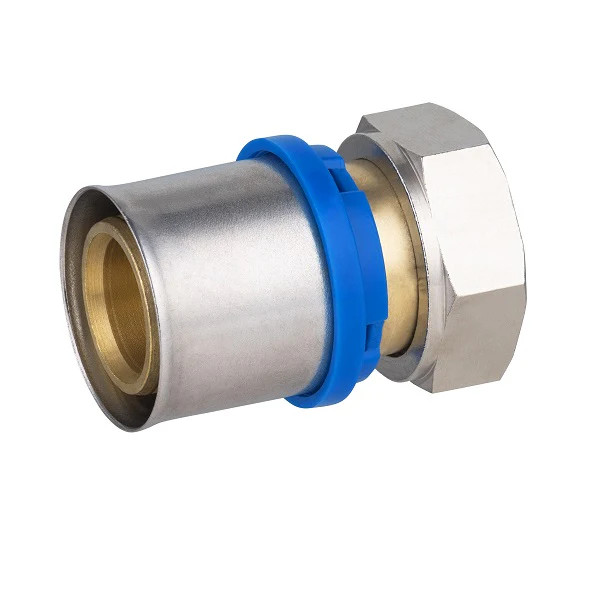

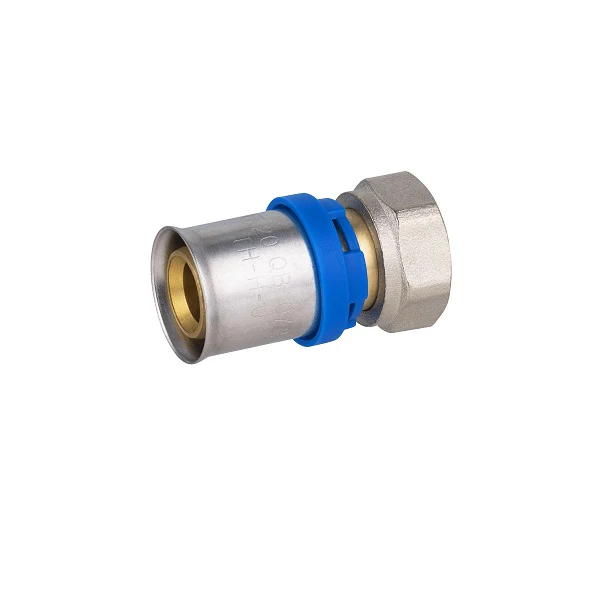

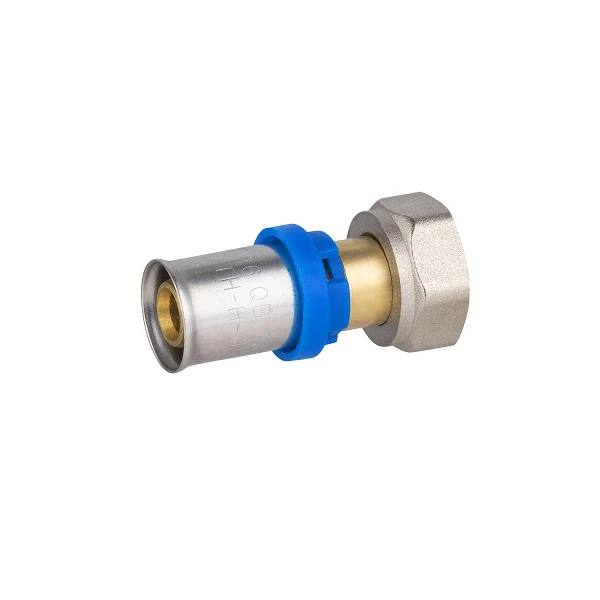

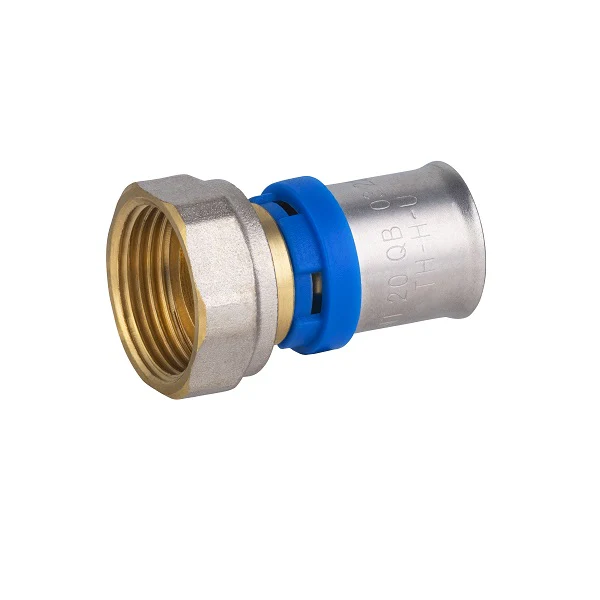

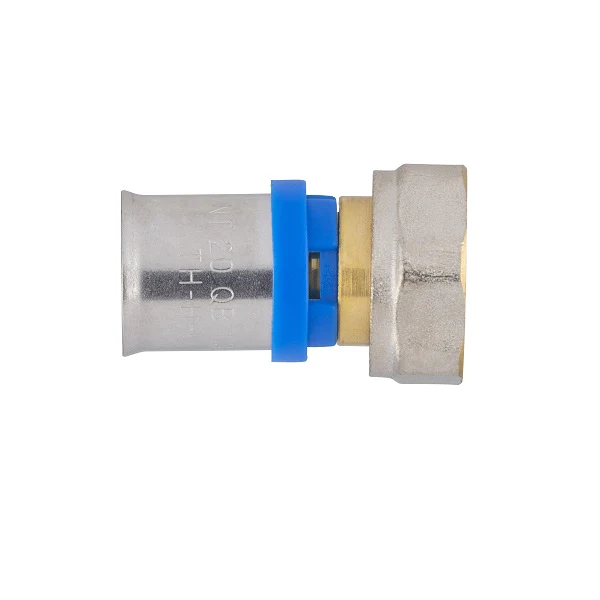

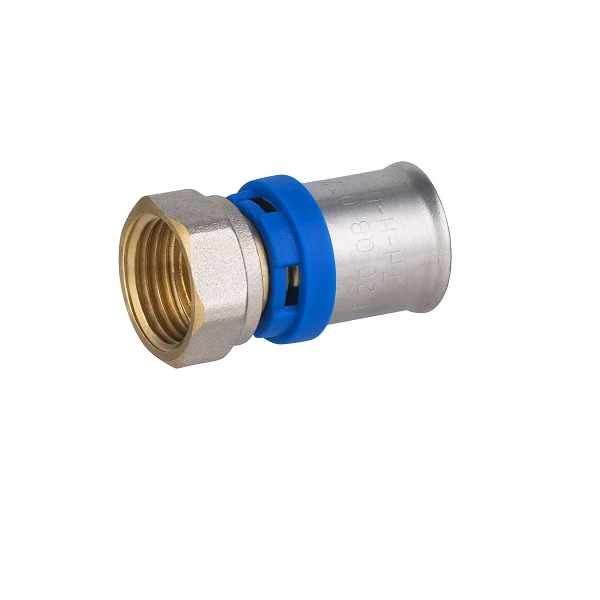

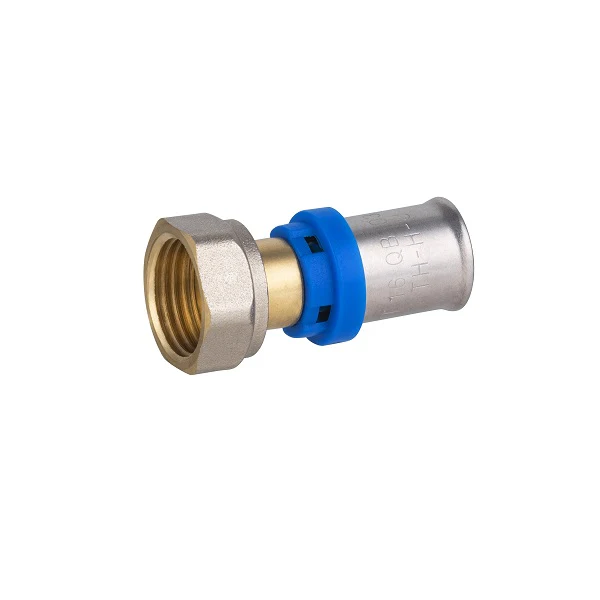

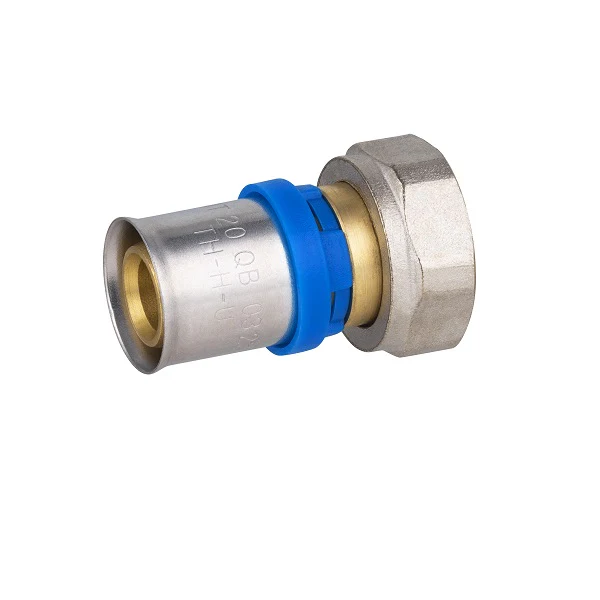

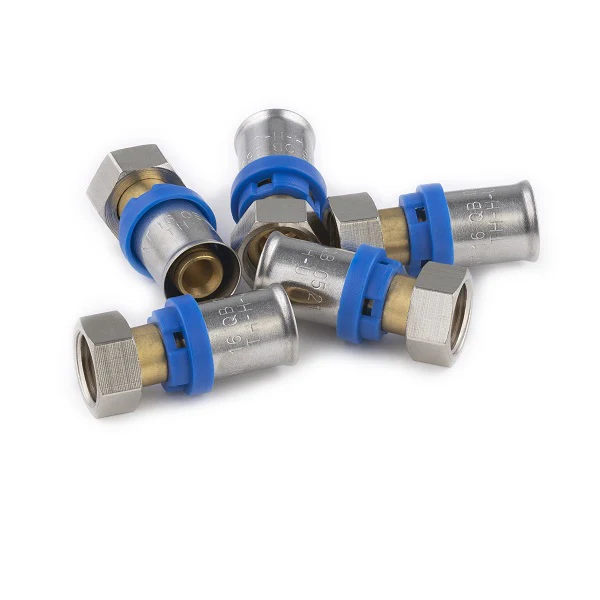

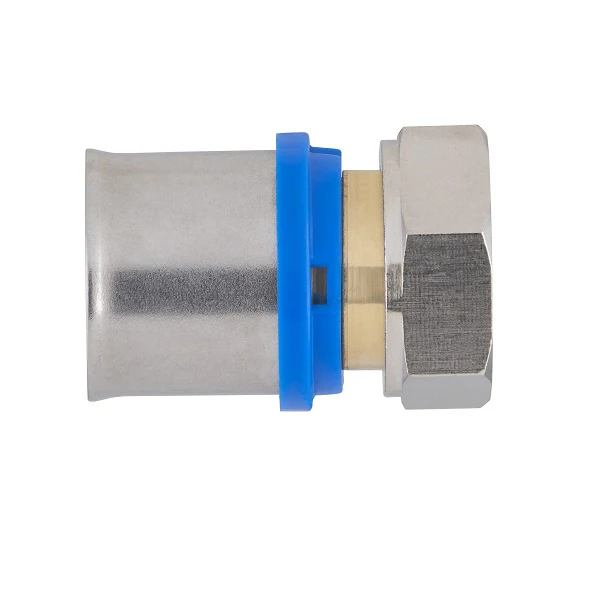

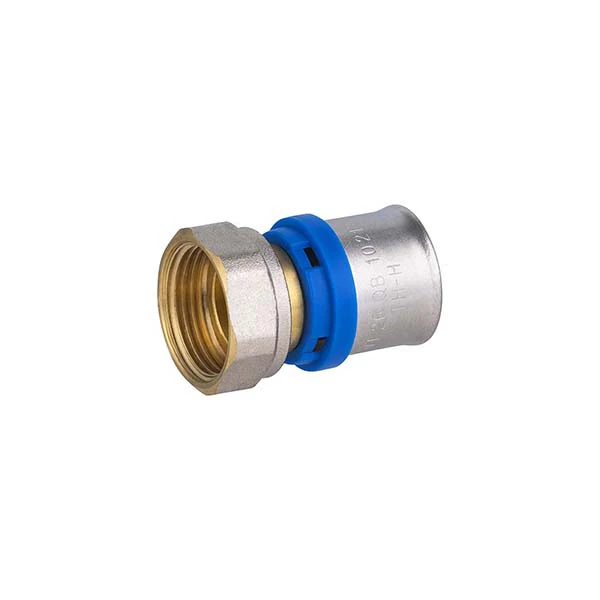

Raccord multicouche à sertir femelle écrou libre
A raccorder sur un tube multicouche d'un côté, filetage femelle écrou libre de l'autre pour raccordement sur un appareil ou un autre raccord pourvu d'un filetage mâle
Raccord pour tube multicouche, les raccords à sertir de la marque Noyon Thiebault sont certifiés multi-profils, à raccorder avec une sertisseuse ou une pince à sertir manuelle avec des inserts TH, H, ou U, la bague bleue en HDPE permet de visualiser la bonne position du tube sur le raccord avant le sertissage

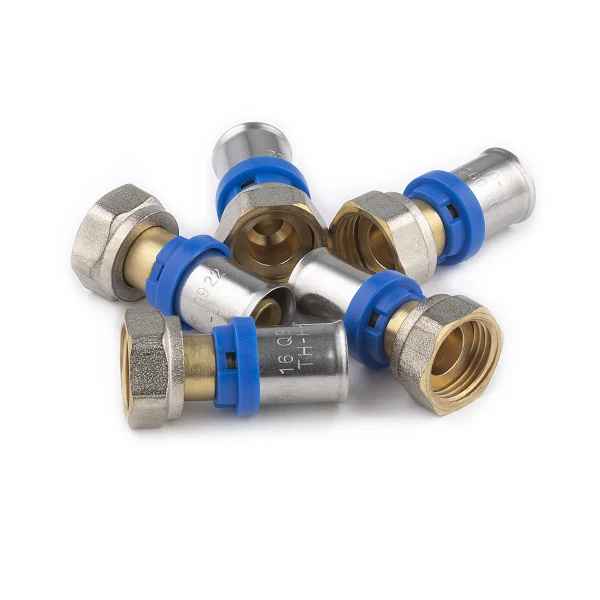

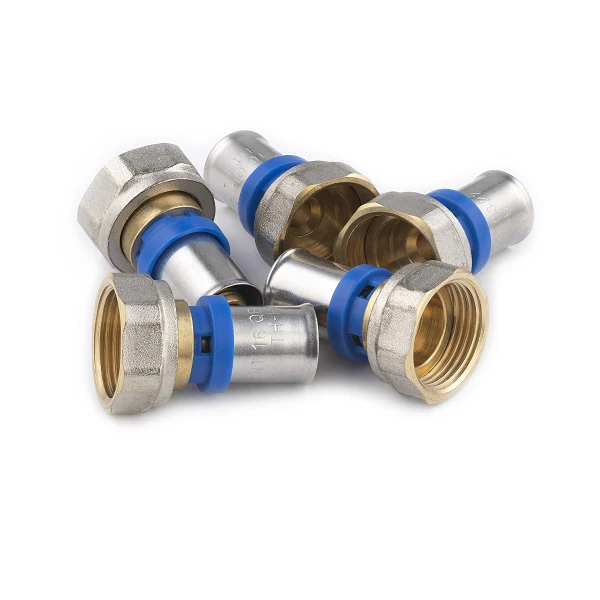

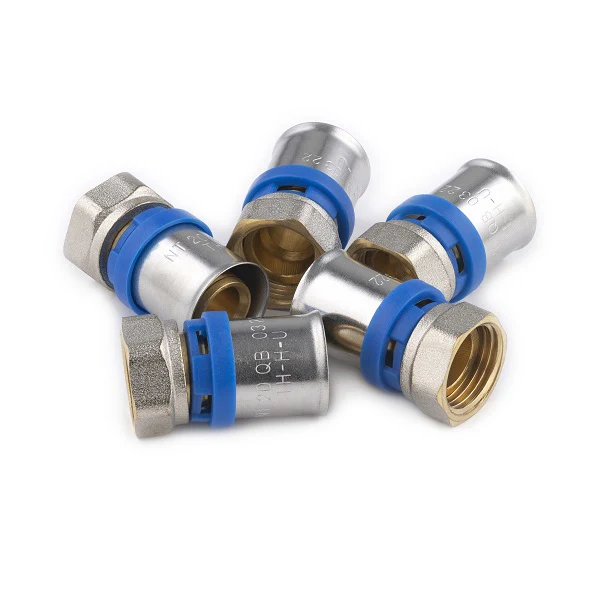

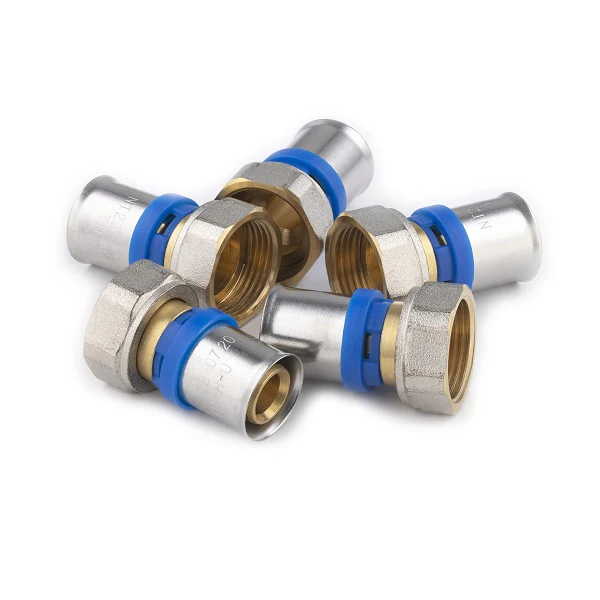

Disponible à l'unité ou en sachet de 5 raccords
Raccordement à Sertir
A raccorder sur un tube multicouche par sertissage, en profils TH, H ou U

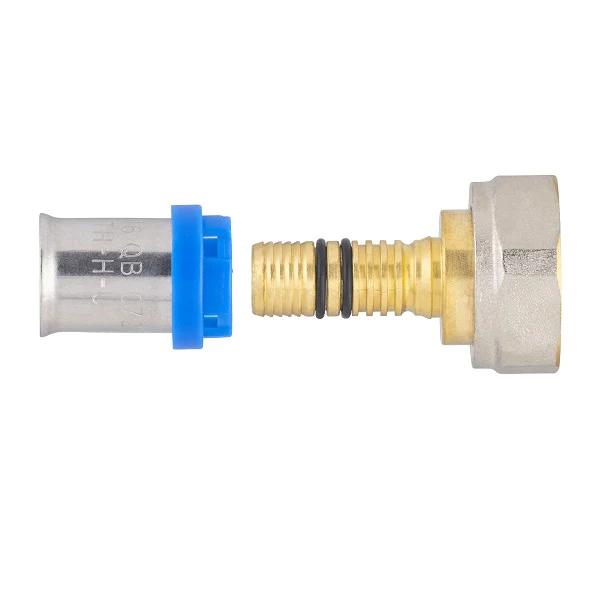

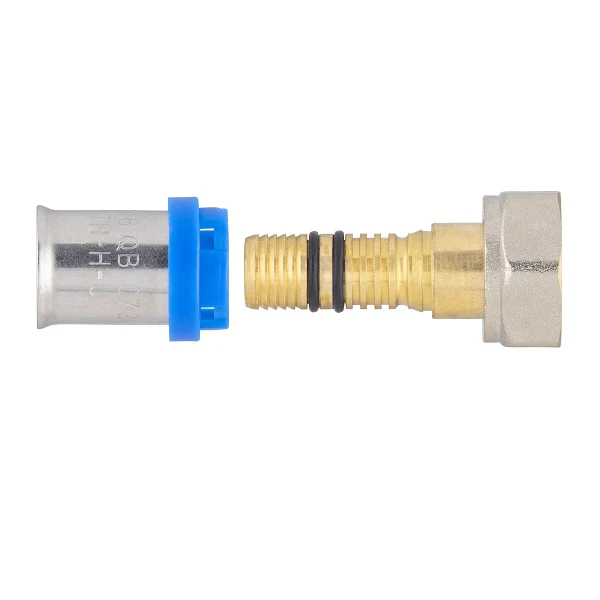

Double joint torique sur la tétine

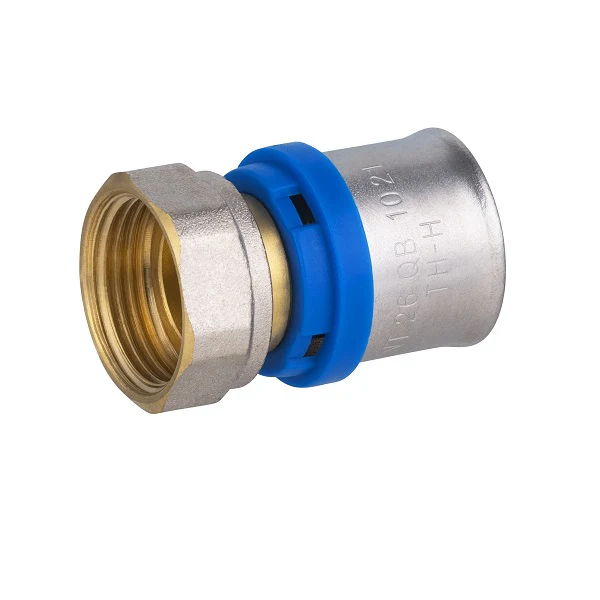

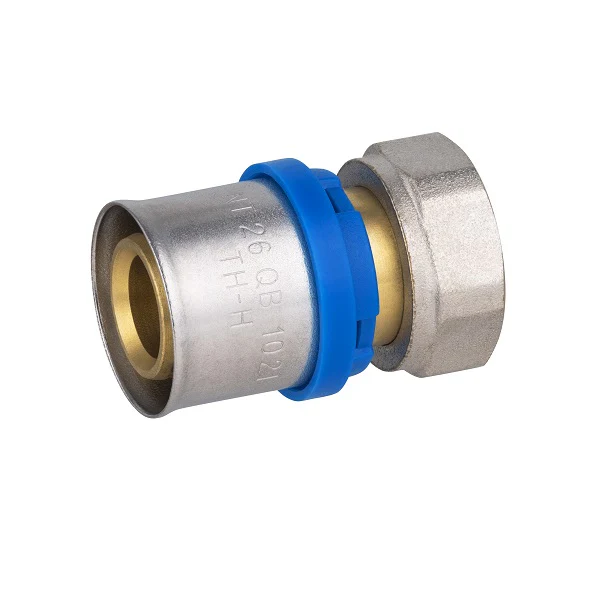

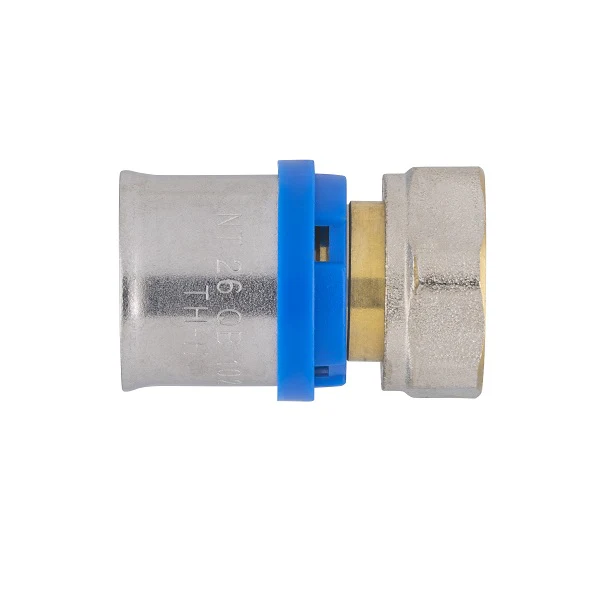

Profils TH et H pour le diamètre 26
Raccordement à Visser Écrou Tournant
Le raccordement par écrou tournant facilite le raccordement sur un appareil ou un autre raccord

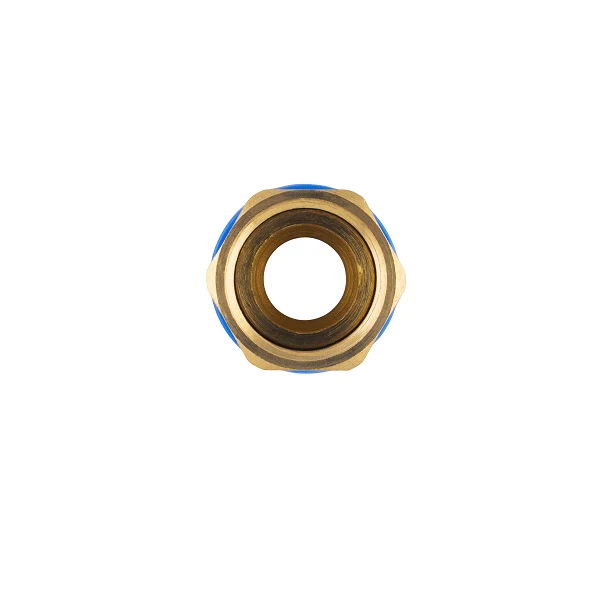

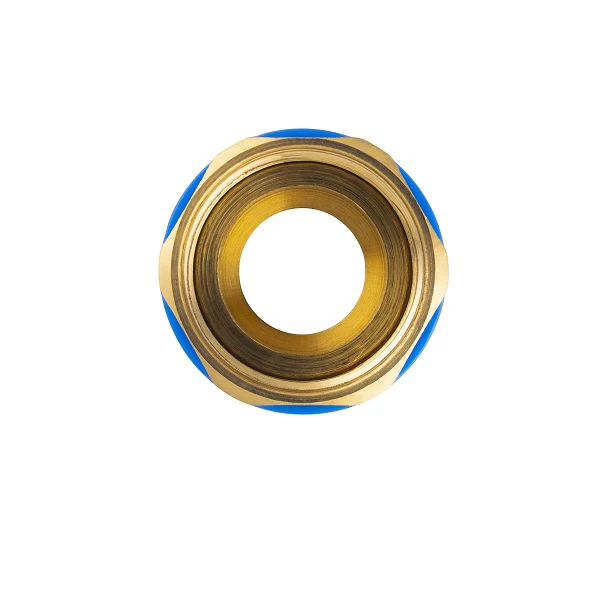

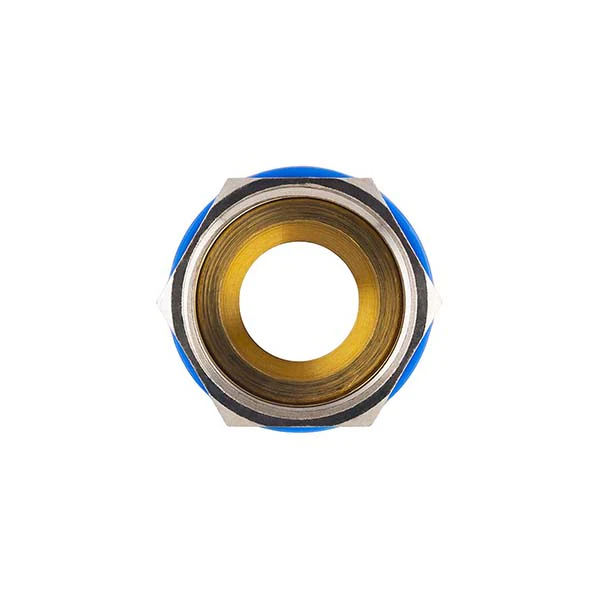

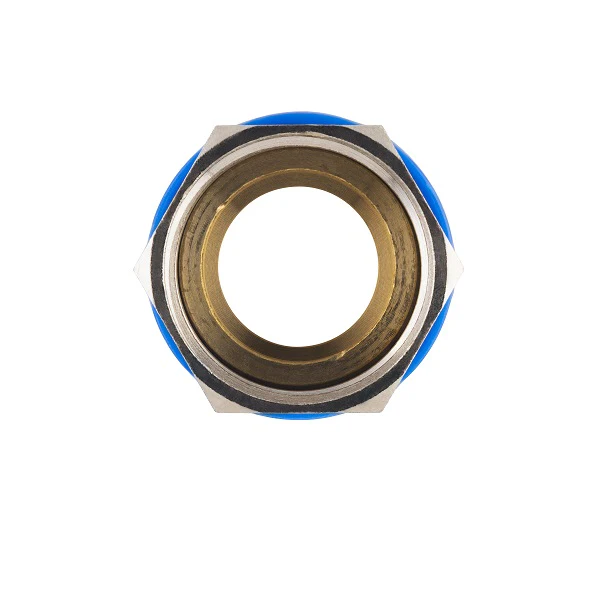

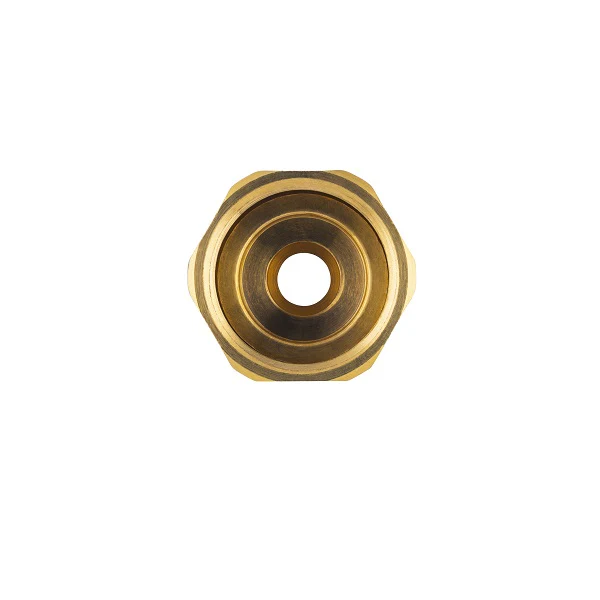

Portée plate suffisante pour positionner un joint plat, offrant ainsi une option au confort non négligeable lorsque vous ne pouvez pas réaliser une étanchéité à la filasse ou au teflon
Le 6 pans vous permet un serrage à la clé confortable
Réalisez vos raccordement avec un outillage à sertir équipé d'inserts en profils TH, H et U = couvre 90% de l'outillage en circulation
La Certification du sertissage conforme multi profils, mentionnée dans l'Avis Technique du CSTB, vous apporte souplesse et sérénité pour vos chantiers
Pour le diamètre 26 = Profils TH et H
Le sertissage des raccords multicouche se réalise en quelques étapes
Outillage à sertir nécessaire
Les raccords à sertir nécessite de s'équiper d'une sertisseuse pour une utilisation régulière et intensive, ou d'une pince à sertir manuelle pour un chantier unique, ou bien si la pose d’installations de plomberie chauffage sanitaire ne justifie pas un investissement conséquent dans votre activité professionnelle
+
Équipez vous d'un coupe tube adapté et d'un ébavureur calibreur pour garantir la bonne coupe et préparation du tube multicouche avant le raccordement
Les étapes de raccordement
1- Réalisez une coupe droite sur le tube Multicouche à l'aide d'un coupe tube adapté
2- Ébavurez et calibrez le tube avec l'ébavureur calibreur

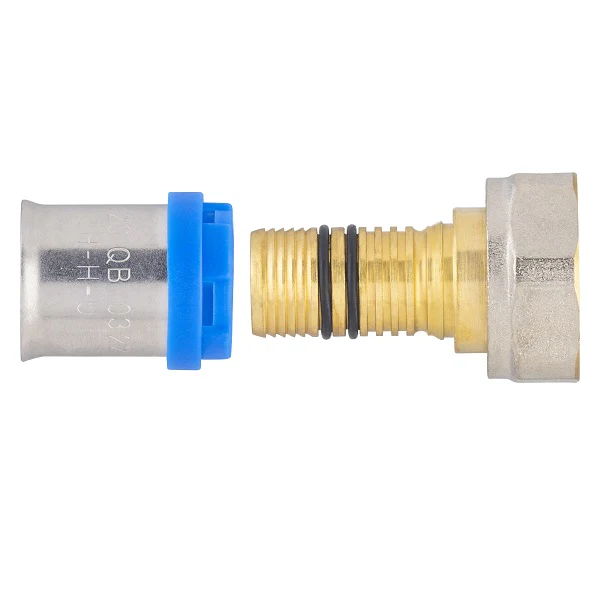

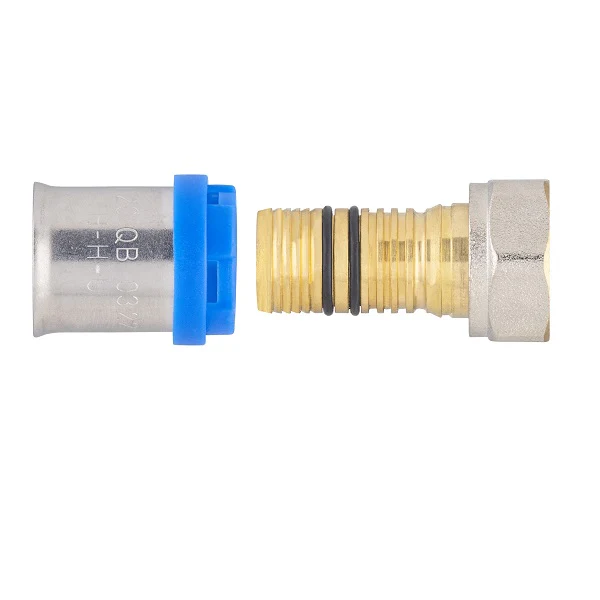

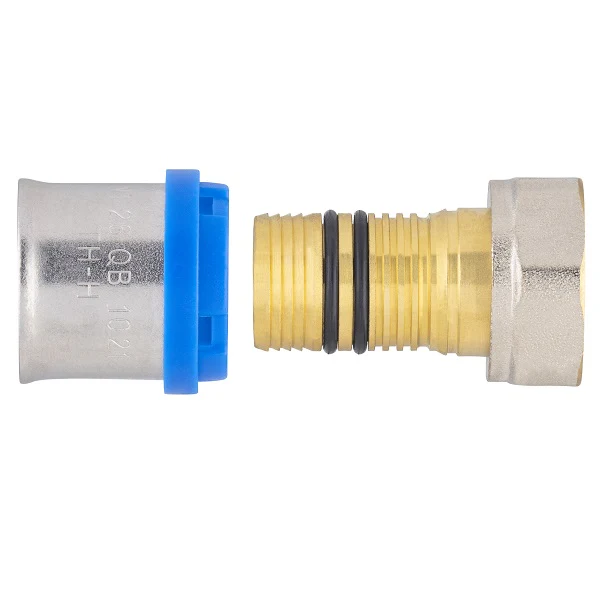

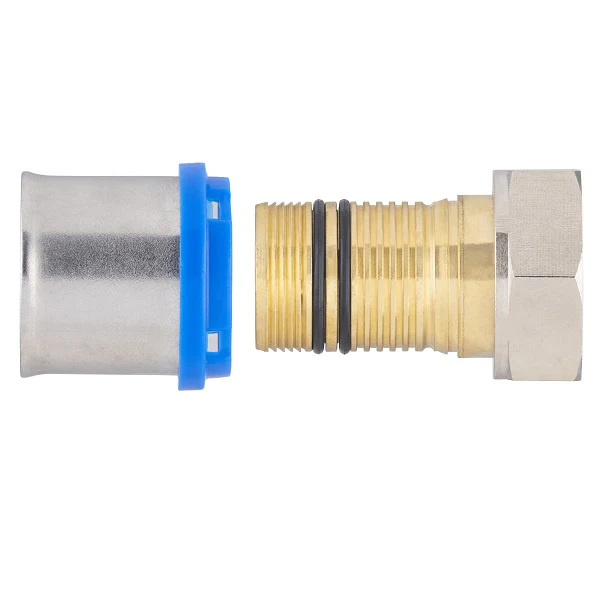

3- Positionnez le tube en butée sur le raccord, entre la tétine en laiton avec le double joint torique et la bague inox
Les ouvertures sur la bague de maintien bleue vous permettent de valider le positionnement du raccord sur le tube avant le sertissage
4- Placez la bague du raccord sur les inserts de la pince à sertir ou de la sertisseuse
5- Raccordé !
Raccord certifié norme NF
L'AFNOR délivre ses certificats NF aux produits répondants aux plus hauts standards de qualité pour vos installations, en se basant sur ses essais en laboratoires, pour les raccords de plomberie, NF 545 = résistance à la pression, résistance aux coups de béliers et résistance aux chocs thermique
Domaine d'Application
Eau chaude et Eau froide sanitaire, réseaux de Chauffage
Classe 2 | Classe 4 | Classe 5
Conforme à la norme ISO 10508
Pression de Service et Résistance à la Température
Pour la Plomberie Sanitaire
Classe 2 = 10 bars de pression pour les installations eau chaude et eau froide sanitaire jusqu'à 95° Celsius
Une installation sanitaire domestique est habituellement alimentée à 3 bars de pression
La température de l'eau à la sortie du chauffe eau est habituellement située en 55° Celsius et 60° Celsius
Pour le Chauffage
Classe 4 = 10 bars de pression pour les installations de chauffage basse température et chauffage par le sol jusqu'à 100° Celsius
Classe 5 = 6 bars pour les radiateurs haute température =jusqu’à 100° Celsius
Raccord en laiton
Matériau durable, robuste, et recyclable à l'infini
Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression
Lors de la fabrication des raccords en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies
100% Compatible Eau Potable
Raccords conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine
Schéma général du raccord
Tableau des dimensions utiles
|
A Diamètre du tube (millimètres) |
B Filetage visser . |
L Longueur du raccord (millimètres) |
P Diamètre passage (millimètres) |
. Poids du raccord (grammes) |
|---|---|---|---|---|
| 16 | 12x17 (3/8) | 47 | 8 | 38 |
| 16 | 15x21 (1/2) | 49 | 8 | 46 |
| 16 | 20x27 (3/4) | 47 | 8 | 58 |
| 20 | 15x21 (1/2) | 45 | 12 | 52 |
| 20 | 20x27 (3/4) | 47 | 12 | 66 |
| 26 | 20x27 (3/4) | 48 |
14 | 81 |
