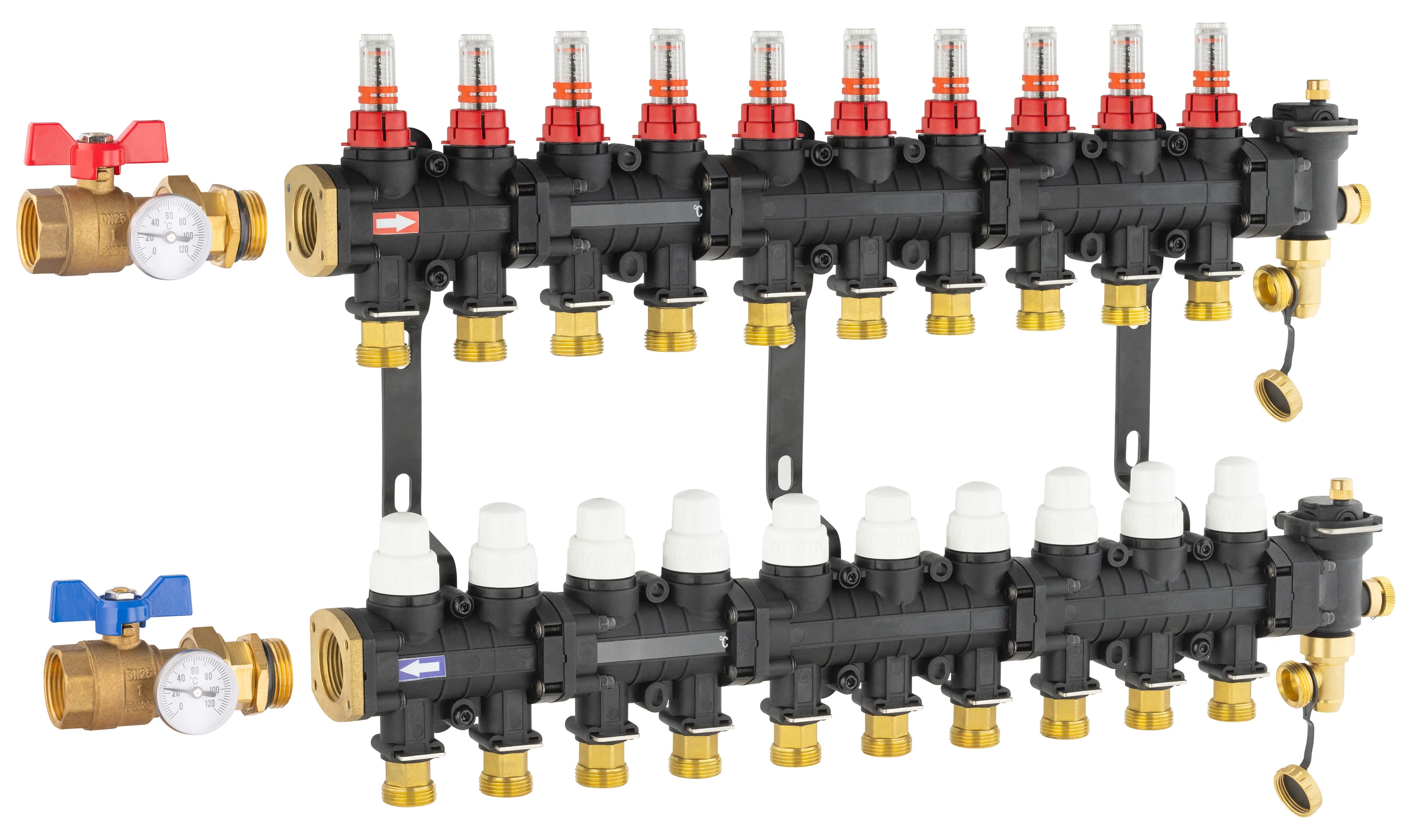

Collecteur plancher chauffant / rafraichissant

Découvrez nos collecteurs en polyamide renforcé de fibre de verre, spécialement conçu pour les installations de plancher chauffant, et plancher chauffant / rafraichissant, une solution de chauffage par le sol réversible qui vous offre un confort optimal toute l'année, que ce soit pendant les saisons froides d'hiver ou les étés chauds

La conception de ces collecteurs en matériau Vydyne renforcé de fibre de verre est spécialement conçue pour assurer une résistance thermique élevée et une rigidité optimale. Grâce à cette conception innovante, nos collecteurs offrent une isolation naturelle, éliminant ainsi tout risque de condensation lors de l'utilisation de la fonction rafraîchissante

Livrés pré-montés dans leur emballage renforcé, pour une installation sereine et efficace

Les arrivées des collecteurs sont équipées d'inserts en laiton de haute qualité pour assurer un raccordement optimal des vannes, garantissant ainsi une circulation fluide de l'eau dans votre système de chauffage.

L'installation de notre modèle pré-monté est un jeu d'enfant, prêt à être fixé au mur et raccordé. Chaque collecteur est doté de filetages femelles 26x34 (1 pouce) pour raccordement sur les vannes et tous type de tubes

Chaque départ du collecteur est équipé d'un débitmètre, permettant ainsi l'équilibrage des boucles par une simple rotation des débitmètres. Des bagues de marquage du débit sont également incluses pour faciliter le réglage et la gestion du débit sur chaque boucle

Nous avons veillé à garantir la sécurité de votre installation grâce à la capsule de verrouillage du débit qui prévient tout déréglage involontaire

Les retours des boucles sont thermostatisables, grâce au pas de vis M30x1.5 (standard), ce qui vous permet de personnaliser facilement la température dans chaque espace de votre maison, offrant un contrôle précis de la température dans chaque pièce, compatible avec l’installation de thermostats

Nos collecteurs sont polyvalents et compatibles avec des vannes thermostatiques L'utilisation du collecteur est intuitive, car le bouchon blanc peut être utilisé comme volant manuel si le collecteur n'est pas équipé de têtes thermostatiques

Pour assurer un entretien facile et une performance durable, chaque nourrice est équipée d'un purgeur d'air automatique et d'un robinet de vidange. Vous pouvez utiliser une clé à carré de 5 millimètres ou l'empreinte à carré sur les bouchons fournis pour faciliter l'ouverture et la fermeture du système

Notre système de vidange par la sortie latérale mâle 20x27 (3/4) offre une grande flexibilité pour le raccordement de tout type de tube ou tuyau, simplifiant ainsi les opérations de vidange et de mise à l’épreuve du circuit

La fiabilité des raccordements est primordiale, c'est pourquoi nous utilisons des embouts eurocones 3/4 en laiton pour les départs et les retours. Vous pouvez facilement démonter les embouts en ôtant la goupille de verrouillage, afin de procéder au raccordement des tubes avec les raccords eurocones

Ne pas visser les raccords avec les embouts montés sur le collecteur = risque de dommage irréversible, non pris en charge en garantie

Optez pour notre paire de collecteurs pré-montés pour profiter d'un système de chauffage par le sol réversible performant, économe en énergie, et conçu pour durer. Offrez-vous un confort inégalé dans votre maison avec nos collecteurs de qualité supérieure

Raccordement du collecteur

Le raccordement du collecteur pour plancher chauffant se réalise en quelques étapes

1- Marquez les tubes

Marquage tube plancher chauffant

Réalisez un marquage sur les tubes, à niveau des raccordements sur les départs et retours des collecteurs

2- Coupe du tube

Coupe tube plancher chauffant

Réalisez une coupe droite sur le marquage, à l'aide d'un coupe tube adapté, puis ébavurez / calibrez le tube à l'aide d'un outil adapté

⚠️ Ne pas visser le raccord avec l'insert monté sur le collecteur, sous peine de l'endommager en cas d'excès de serrage

Raccordement plancher chauffant

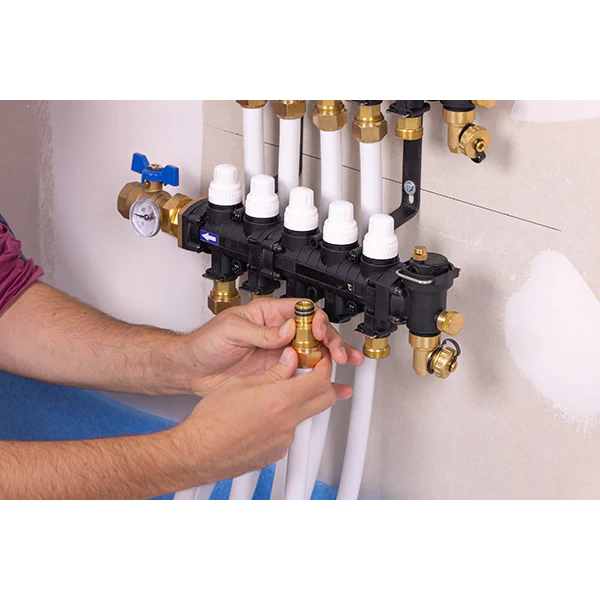

3- Retirez l'insert en laiton

Retirer insert laiton collecteur

Retirez la goupille qui tient l'insert en laiton, aidez vous d'une pince si nécessaire, afin de libérer l'insert en laiton, pour procéder au raccordement confortablement

4- Raccordez

Raccord plancher chauffant

Réalisez les raccordements à l'aide de raccords eurocone, à visser à l'aide de 2 clés plates, une fois l'insert désolidarisé du colleceur

Serrez fermement mais sans excès

5- Connectez les inserts

Insert collecteur plancher chauffant

Une fois les raccords eurocones vissés sur les inserts, repositionnez ceux ci sur les départs et retours du collecteur, puis repositionnez les goupilles de verrouillage

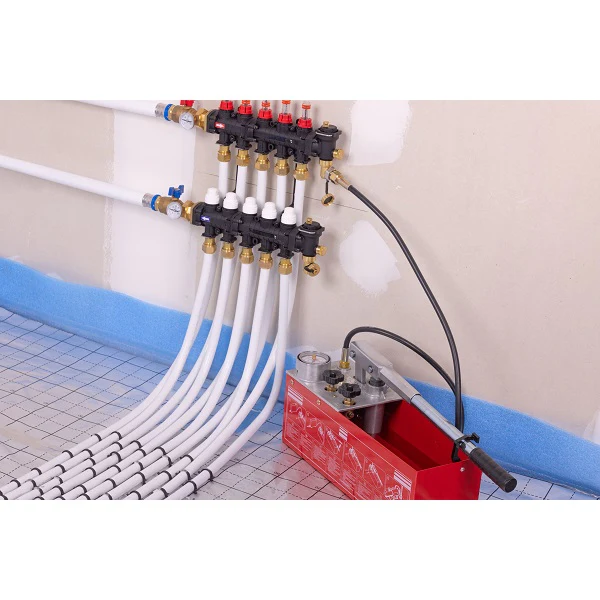

6- Testez

Test plancher chauffant

Testez vos raccordements à l'aide d'une pompe de mise à l'épreuve, à raccorder sur un module de vidange

Faites monter la pression jusqu'à 6 Bar, temporairement, pour éprouver l'installation et contrôler vos raccordements

Attention, une mise en pression excessive peut provoquer des dommages irréversibles à la structure de l'appareil, il est impératif de ne pas dépasser les 6 Bar de pression à l'étape des tests

Comment Inverser le sens du collecteur :

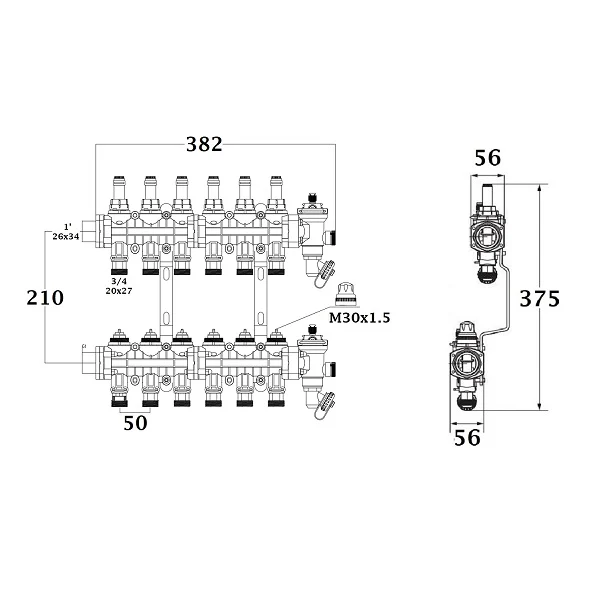

Collecteur plancher chauffant / rafraichissant

Matière principale

Vydyne PA66+30GF

Résine renforcée en fibre de verre
Application Distribution de l'eau pour plancher chauffant et raffraichissant
Pression de service 2 Bar
Pression maximum 6 Bar
Température minimale 2°C
Température maximale 60°C

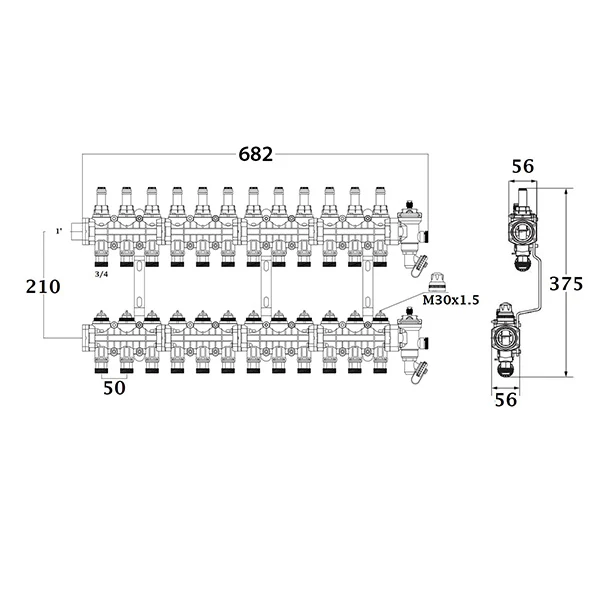

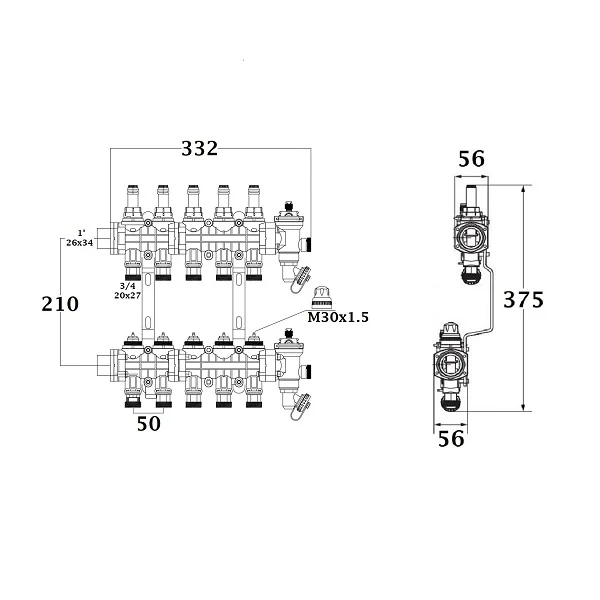

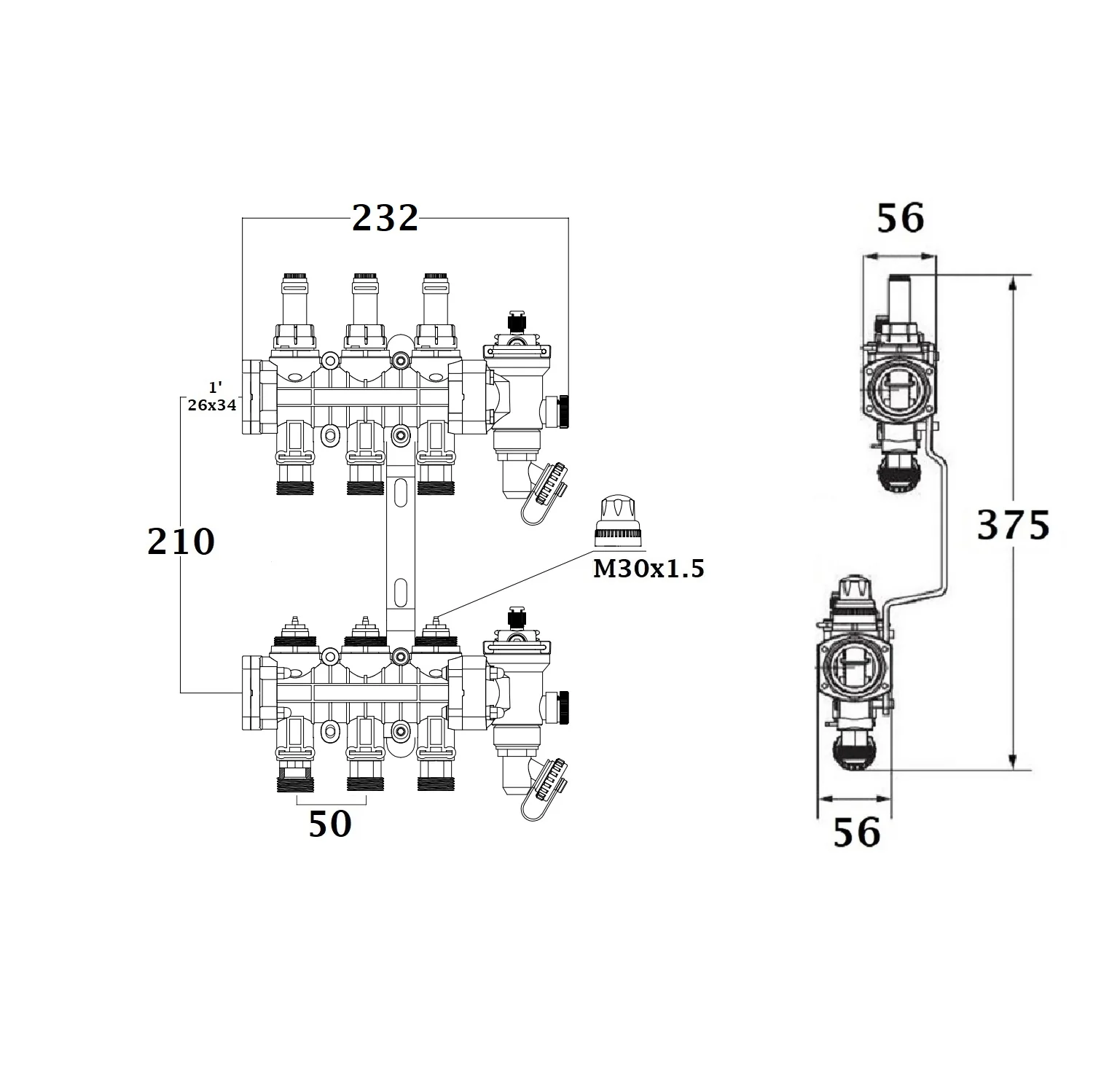

Diamètre nominal (passage intérieur) 32 millimètres
Entraxe entre chaque départ 50 millimètres
Débitmètres

Réglables 0.5 à 5 litres / minute avec un tube diamètre 16 mm

Réglables 0.5 à 8 litres / minute avec un tube diamètre 20 mm

> Cliquez ici pour télécharger les caractéristiques du collecteur chauffant / rafraichissant



Guide de choix du modèle

Surface du plancher chauffant

Nombre de circuits nécessaires
30 m² 2 circuits
40 m² 3 circuits
50 m² 4 circuits
60 m² 5 circuits
70 m² 6 circuits
80 m2 / 90 m² 7 circuits
100 m² 8 circuits
110 m2 / 120 m² 9 circuits
120 m2 /130 m² 10 circuits

*m² = mètre carré

*circuit = boucle

Une boucle ne peut pas alimenter 2 pièces différentes

Plusieurs paires de collecteurs peuvent être nécessaires pour la réalisation conforme d'une installation, pour conserver l'homogénéité des longueurs des boucles sur chaque paire de collecteurs, et la position centrale de chaque paire de collecteurs par rapport au circuit alimenté

Liste des pièces détachées disponibles :

Débitmètre

Volant de retour

Module purge / vidange
