Collecteur avec Vanne

Un collecteur ou nourrice distribue l'eau depuis un point de départ vers plusieurs appareils à alimenter, sur le modèle d'une installation "en pieuvre" les vannes sur chaque départ permettent d'isoler une partie de l'installation sans couper l'alimentation en eau générale

Arrivée et sortie mâle - femelle 3/4 (20x27)

Départs mâle 1/2 (15x21) avec portée plate

Entraxe 50 millimètres entre les départs

Corps diamètre 26 millimètres

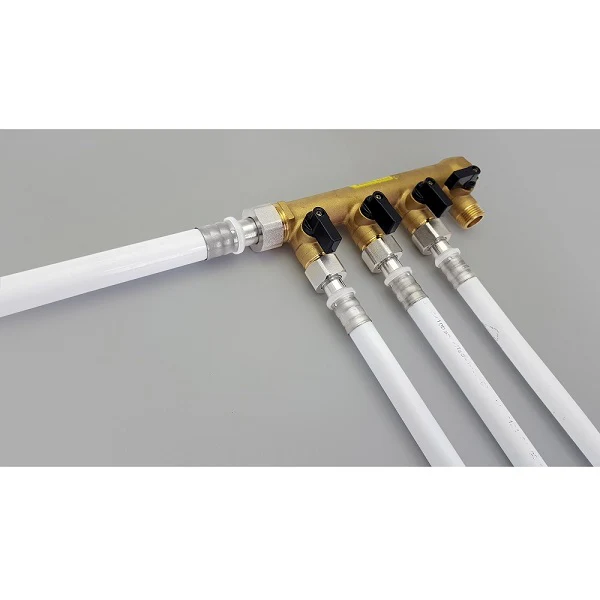

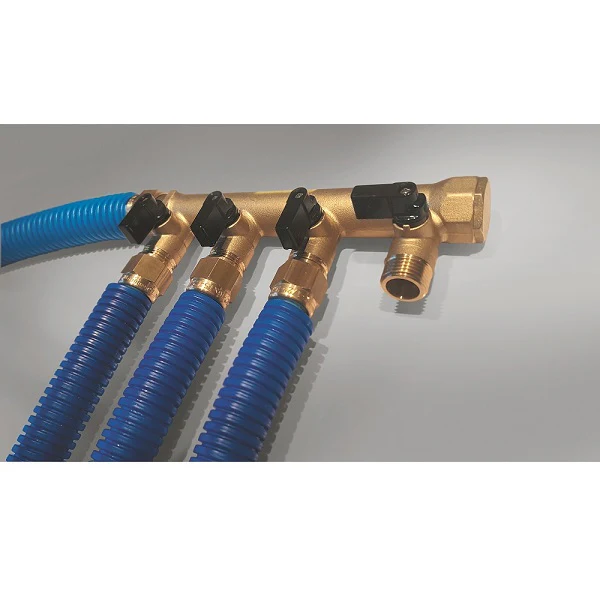

Installation collecteur

Se fixe au mur avec un support de collecteur adapté, ou un coffret pour cacher les nourrices, le collecteur et les départs pour l'eau chaude doivent toujours se situer au dessus du collecteur et des départs pour l'eau froide, afin d'éviter le phénomène de condensation

Conçu pour les installations de plomberie sanitaire chauffage en multicouche ou PER

Se raccorde par vissage, un 6 pans vous aide dans le raccordement à la clé plate

Raccordement Mâle - Femelle à Visser



Le raccordement se fait à la clé plate

Les portées plates sur les filetages mâles sont suffisantes pour positionner un joint plat, offrant ainsi une option au confort non négligeable lorsque vous ne pouvez pas réaliser une étanchéité à la filasse ou au teflon

Arrivée et sortie mâle - femelle 3/4 (20x27)

Départs mâle 1/2 (15x21) avec portée plate

Matériel Nécessaire

Le 6 pans vous permet un serrage à la clé confortable

Aucun outillage spécifique n'est nécessaire au raccordement à visser, 2 clés plates suffisent pour réaliser les serrages

Possibilité d'alignement des collecteurs

Vous pouvez raccorder les collecteurs entre eux pour augmenter le nombre de départs disponibles

Application eau chaude et eau froide sanitaire, et réseau de chauffage

Matière : Laiton

Arrivée et sortie = Mâle 3/4 (20x27)

Départs = Mâle 1/2 (15x21)

Vannes = Quart de tour

Pression = Résiste à 10 bars de pression

Disponible de 2 à 6 départs

Entraxe de 50 millimètres entre chaque départ permettant un raccordement aisé

Passage de l'Eau

Corps du collecteur en diamètre 26 millimètres

Résiste à la Pression

Les collecteurs à vannes Noyon Thiebault résistent à des pics de pression jusqu'à 10 bars

Vanne 1/4 de tour

Chaque départ est équipé d'une vanne 1/4 de tour monobloc qui vous permet d'isoler individuellement l'arrivée en eau de chaque appareil alimenté, idéal pour intervenir sur une partie de l'installation sans avoir à couper l'arrivée d'eau générale

Domaine d'Application

Eau chaude et Eau froide sanitaire, réseaux de Chauffage



Collecteur en Laiton

Matériau durable, robuste, et recyclable à l'infini

Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression

Lors de la fabrication des nourrices en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies

100% Compatible Eau Potable

Collecteurs conformes à la réglementation en vigueur en France pour les matériaux en contact avec l'eau destinée à la consommation humaine

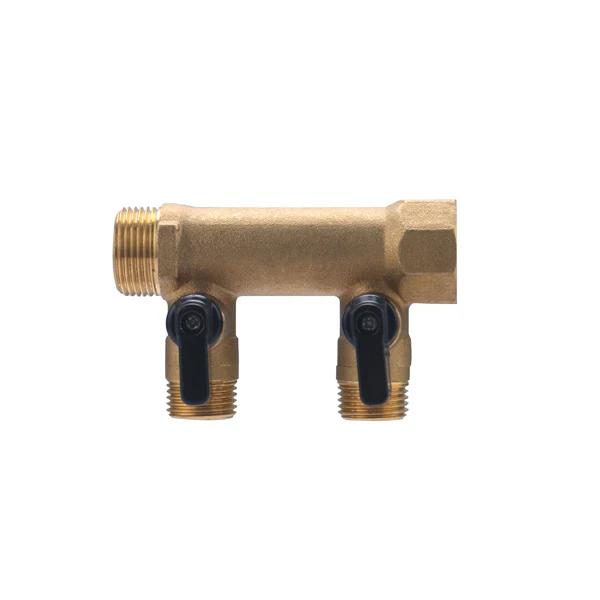

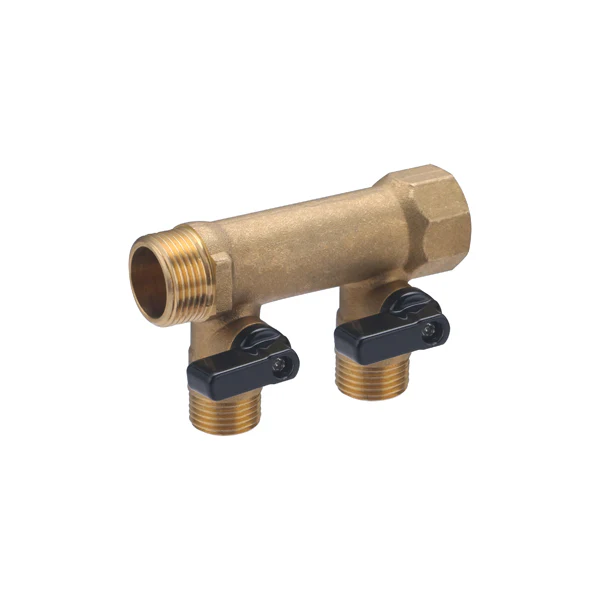

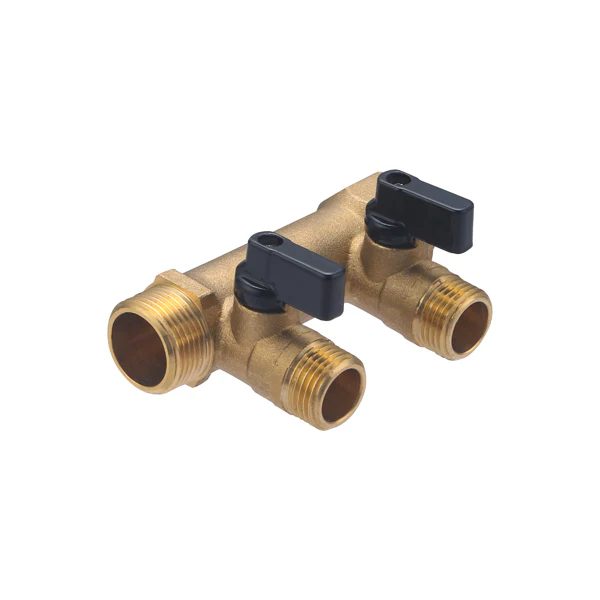

Dimensions du modèle 2 départs

Longueur 98.5 mm

Portée des départs 62 mm

Entraxe des départs 50 mm

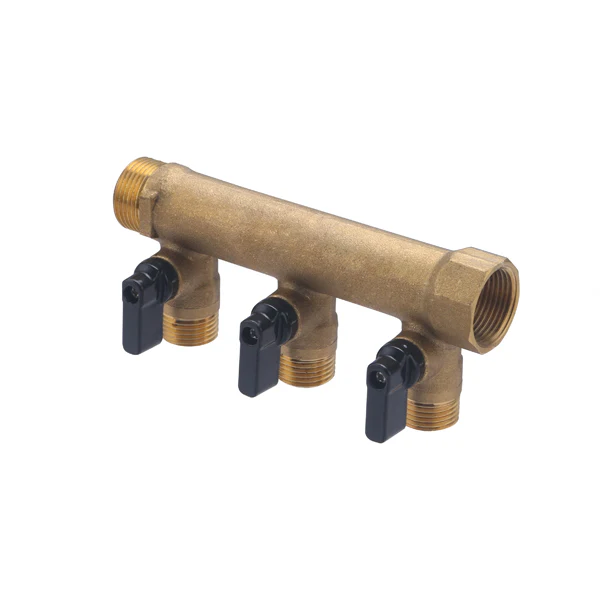

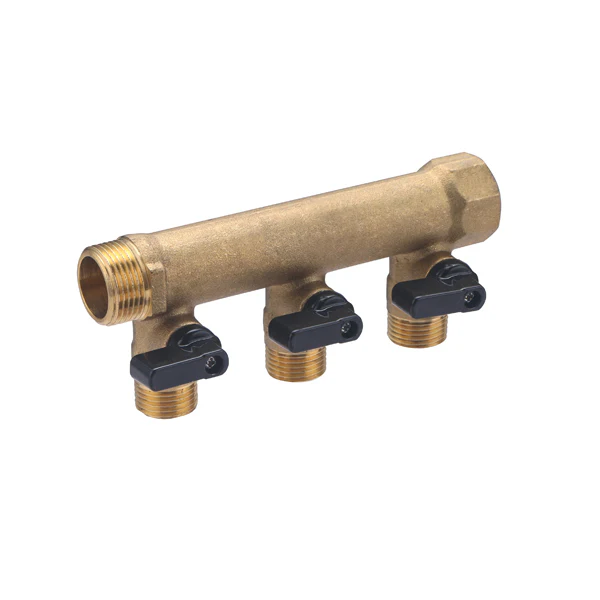

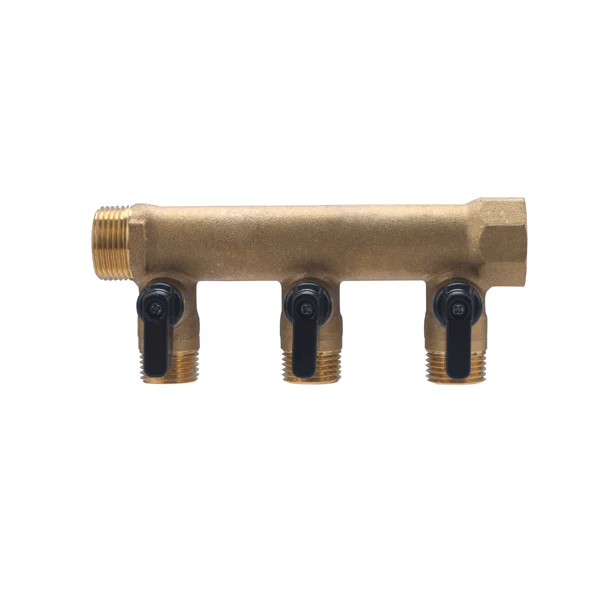

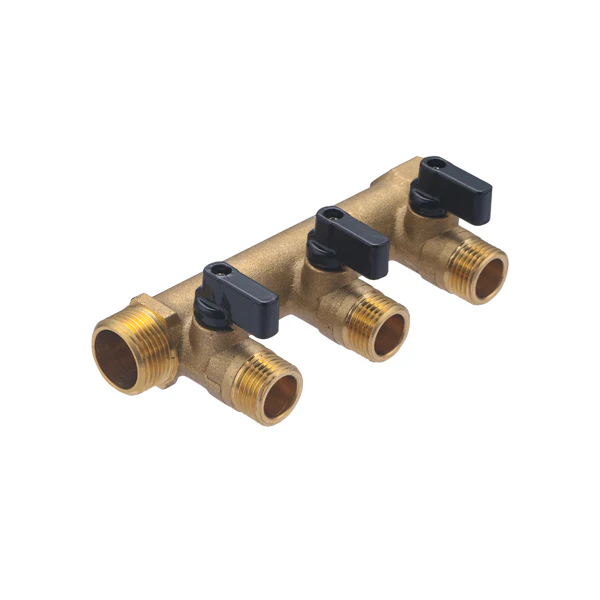

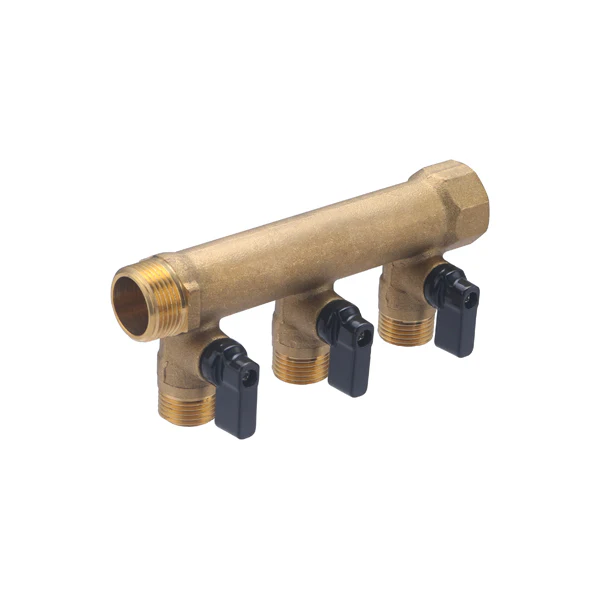

Dimensions du modèle 3 départs

Longueur 148.5 mm

Portée des départs 62 mm

Entraxe des départs 50 mm

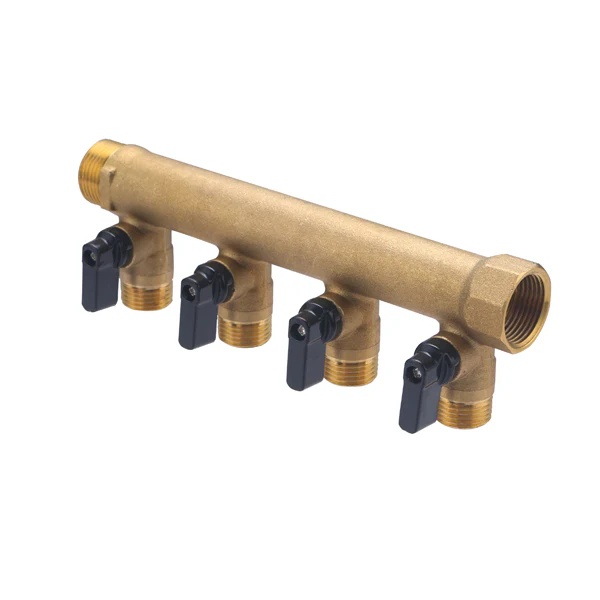

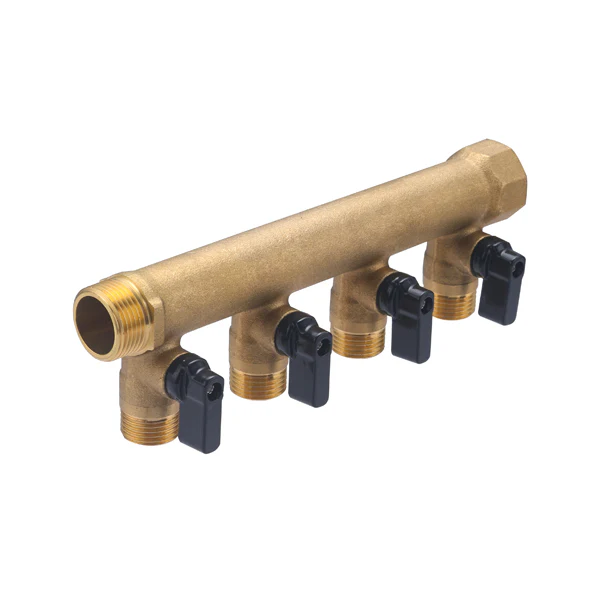

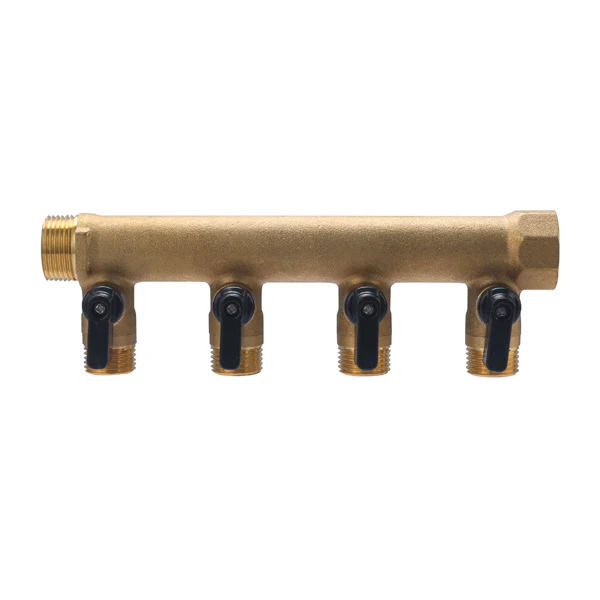

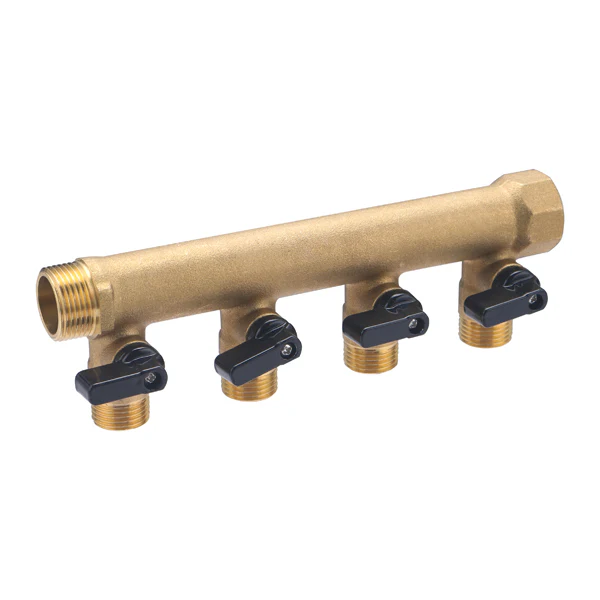

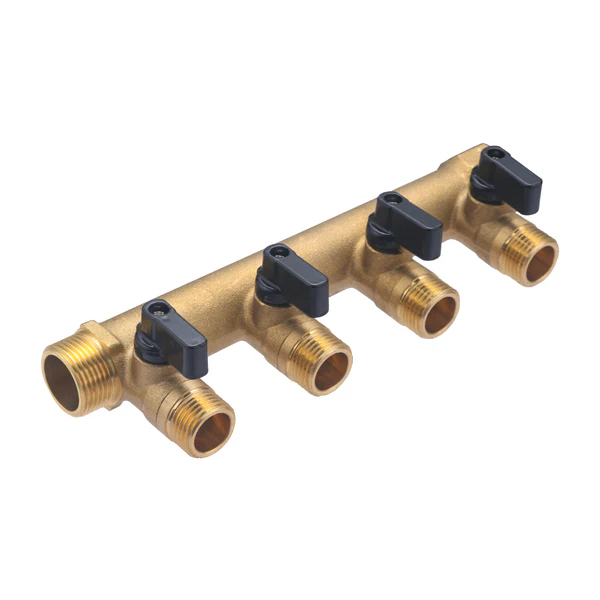

Dimensions du modèle 4 départs

Longueur 198.5 mm

Portée des départs 62 mm

Entraxe des départs 50 mm

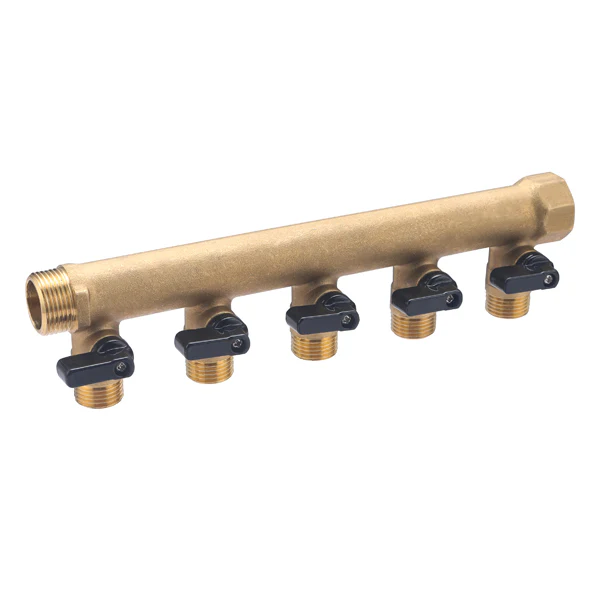

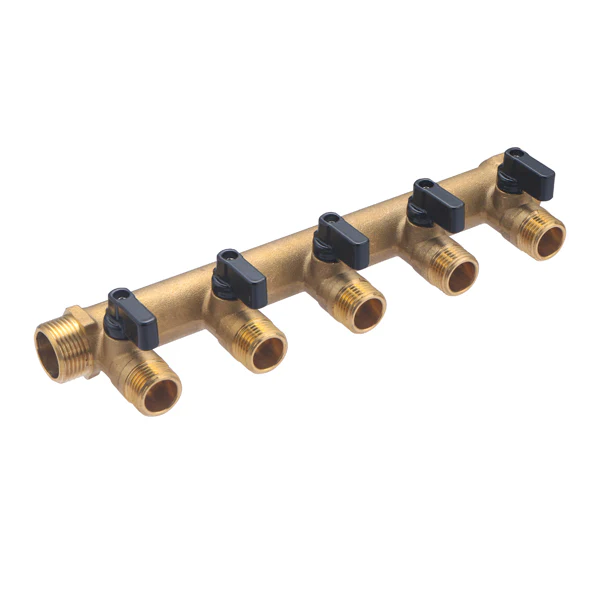

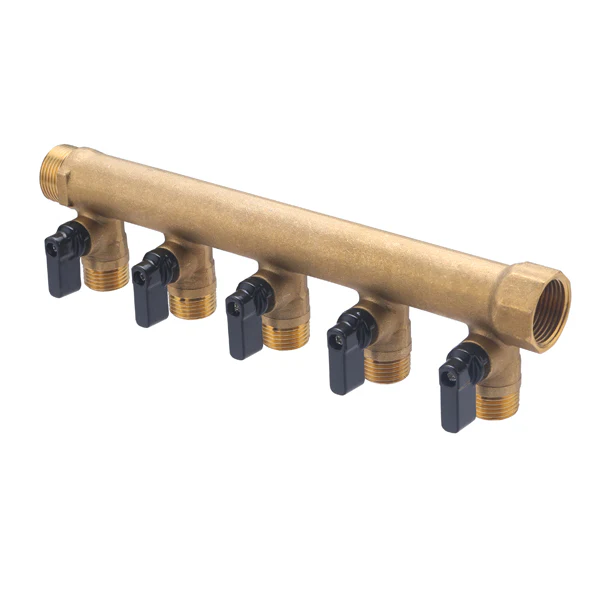

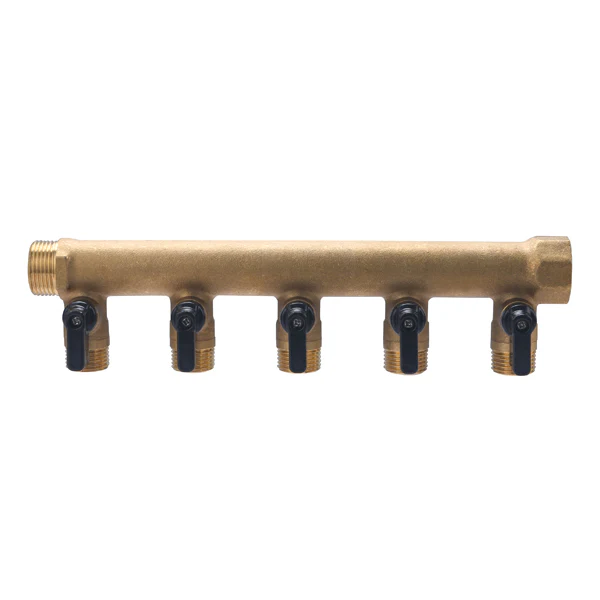

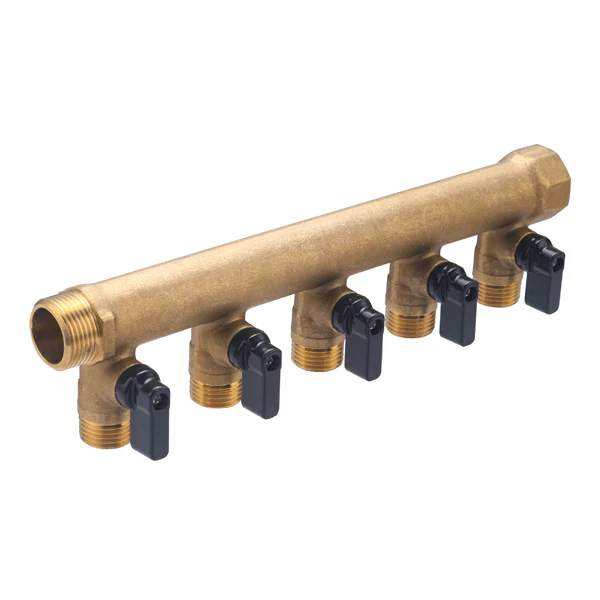

Dimensions du modèle 5 départs

Longueur 248.5 mm

Portée des départs 62 mm

Entraxe des départs 50 mm

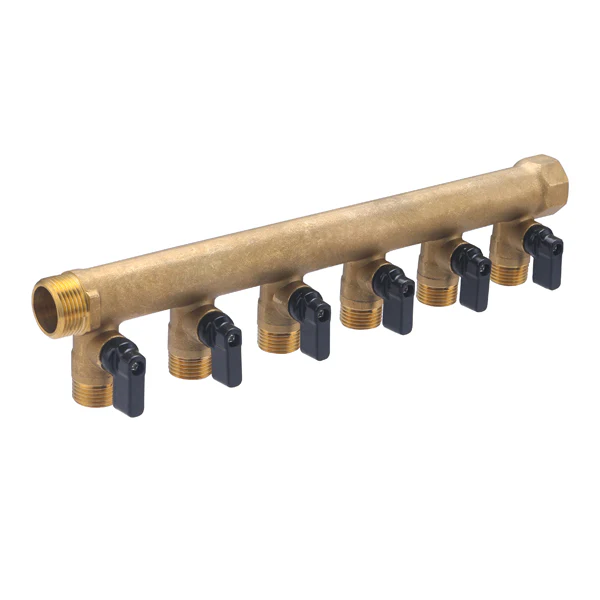

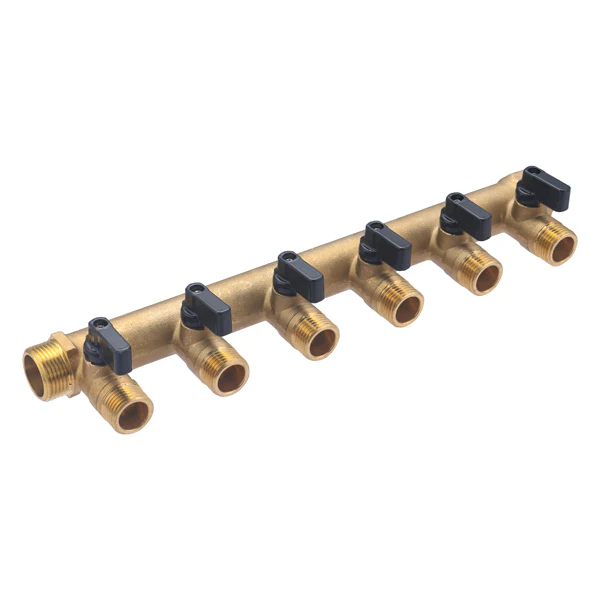

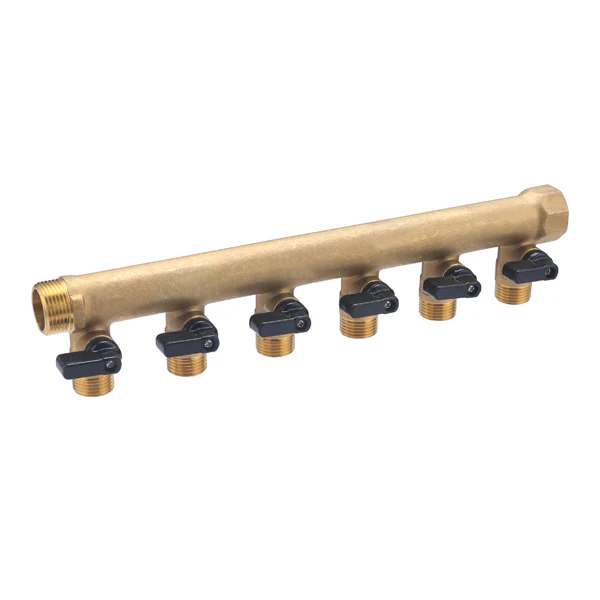

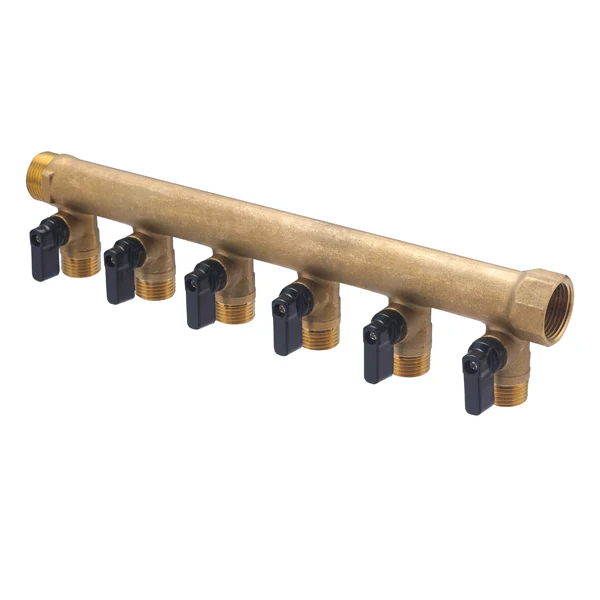

Dimensions du modèle 6 départs

Longueur 298.5 mm

Portée des départs 62 mm

Entraxe des départs 50 mm
